高空作業車結構工作原理

22-05-25 作者:程力專用汽車股份有限公司銷售十二分公司 欄目:技術資料

/202205/1653466631_7d5a71b494bc6006d531.jpg

/202205/1653466631_5ab1cf06ebbb30e0439a.jpg

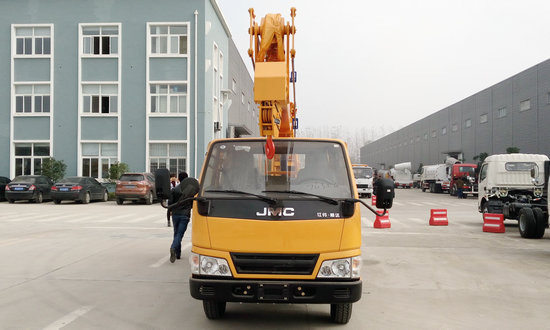

高空作業車的結構組成和工作原理

     高空作業車是由底盤,底架,伸縮臂,取力裝置,平衡機構,回轉機構,**旋轉接頭,工作斗,液壓系統等9個部分組成。下面就有魏經理來介紹下各個組成部件的工作原理。

/202205/1653466631_27dacb7eef3e115fcc08.jpg

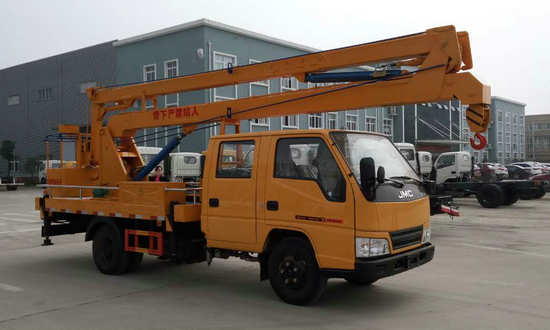

1.底盤

    高空作業車常用底盤有:慶鈴、江鈴、東風、江淮等。

/202205/1653466631_c2b89f76be01384a56a6.jpg

2取力裝置

     取力裝置由取力箱、CBQ-G316-AFPL齒輪油泵組成,裝置在變速箱取力窗口處。在汽車變速箱空檔時,駕駛室內電磁氣動開關,即可掛上或脫開取力箱與汽車變速箱齒合的滑動齒輪,取力箱的輸出法蘭與油泵法蘭連接,帶動油泵轉動,泵出高壓油供給各個液壓執行組件工作。

/202205/1653466631_5ce4fbfe2b5a5c6e043c.jpg

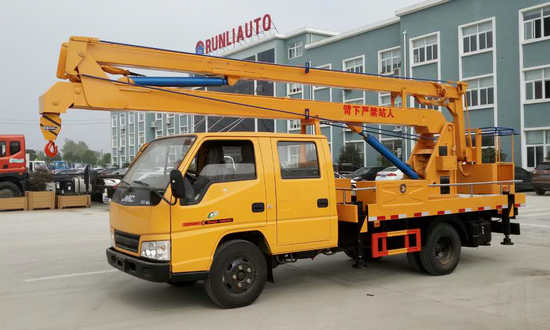

3.底架

底架是高空作業車的基礎部分,固定在汽車大梁上。底架前、后部左右各有一個可水平、垂直伸縮的支腿,垂直支腿上裝有支腿鎖,保證支腿放下后不會自行收縮。中部裝有**回轉接頭,回轉支撐,右前部裝有支腿操作閥。高空作業時,底架起到平衡、穩定、連接上下車的作用。

/202205/1653466631_9d18484fc3512e5a8f28.jpg

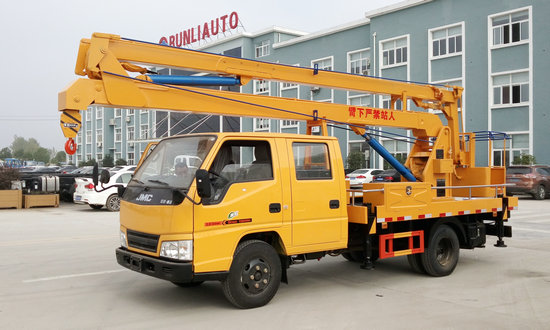

4.伸縮臂

伸縮臂由基本的臂、二節臂、三節臂,其次還有伸縮油缸和鏈條組成。基本臂和二節臂由伸縮油缸連接,鏈條置于基本臂與三節臂之間,二節臂兩端裝有大小槽輪,伸縮油缸的伸縮使二節臂伸縮,鏈條在二節臂大小槽輪作用下帶動三節臂伸縮。伸縮油缸由轉臺電動**開關及工作斗上電動**開關**。

/202205/1653466632_c6f342ea7d0ad37565c7.jpg

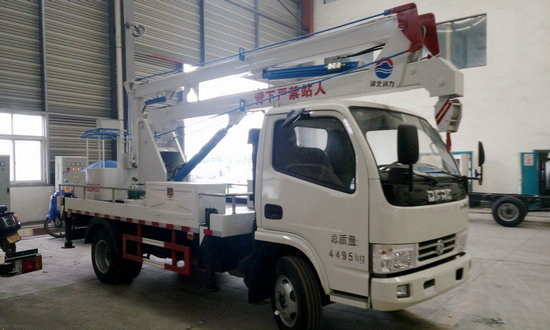

5.平衡機構

平衡機構由主動、從動油缸及管路組成,主動油缸固定在轉臺上,并且與伸縮臂相連,從動油缸與工作斗連接。在高空作業車工作時,保證工作斗始終處于水平狀態。

/202205/1653466632_77d2f89dfabe04ddd354.jpg

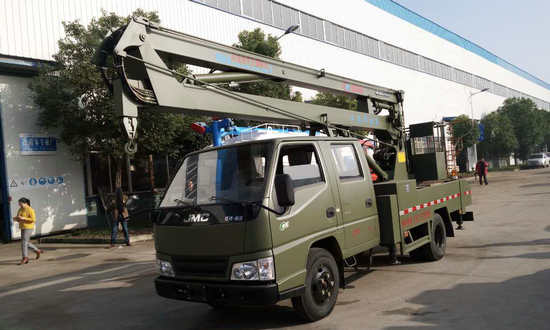

6.回轉機構

回轉機構由轉臺,擺線液壓馬達,渦輪減速機,回轉支撐、小齒輪組合。回轉支撐外齒圈固定在底架上,內圈與轉臺連接。通過擺線馬達轉動帶動渦輪減速機轉動,渦輪機轉動帶動與其相連的小齒輪,通過小齒輪與外齒圈的齒合實現轉臺回轉。

/202205/1653466632_a7b998166e6f143a1cbd.jpg

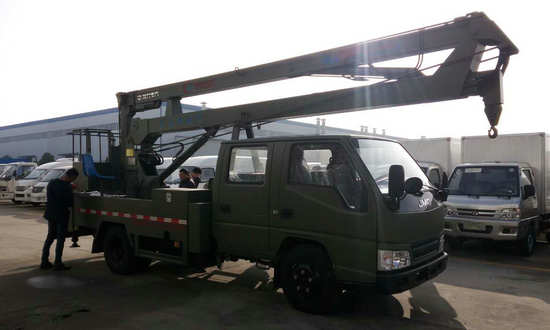

7.**旋轉接頭

**旋轉接頭是一種液壓組件,即將油泵排出的壓力油從下車固定的部分傳遞到上車運動部分。接頭旋轉芯固定在底架上,接頭體的外筒與轉臺連接。**旋轉接頭有五個管道,一個進油管道,有個出油管道,一個備用油門口,一個軟軸孔及一個電線出口。各個油道間用密封圈分隔。接頭上帶有電極。以保證上車回轉過程中油路、電路的暢通。

/202205/1653466632_a411ae183781e7567b0c.jpg

8.工作斗

高空作業車的小折臂尾端裝有工作斗。工作斗在平衡油缸作用下始終保持水平狀態,并且工作斗上還裝有轉斗電磁閥操作閥,在其作用下,轉斗油缸使工作斗在水平位置旋轉。工作斗用無縫鋼管制成。工作斗上裝有電動**盒,保證操作人員在斗上能自由操作高空作業車,其次工作斗上還裝有翻斗電磁操縱閥及鎖緊盒,可以使工作斗在垂直方向翻轉,以清掃斗內雜物。

9.液壓系統

高空作業車液壓系統為開式中高壓液壓傳動系統。

了解更多相關問題找魏經理幫您答疑解惑:15586759696
